Стационарные аккумуляторы: виды, устройство, срок службы

Стационарные аккумуляторные батареи применяют там, где требуется надежное бесперебойное питание оборудования при временном отсутствии и нестабильном электроснабжении. Их устанавливают в ИБП, на объектах связи, в энергетике, системах безопасности и на промышленных площадках. В отличие от стартерных и тяговых АКБ, такие аккумуляторы рассчитаны прежде всего на резервирование и буферную работу в составе стационарных систем электроснабжения.

Что представляет из себя стационарный аккумулятор

Стационарная АКБ — источник постоянного тока, рассчитанный на длительную работу в буферном или резервном режиме. В нормальных условиях он подключен к зарядному устройству или выпрямителю и поддерживается в заряженном состоянии. При исчезновении внешнего питания он сразу принимает нагрузку на себя и обеспечивает электроснабжение оборудования в течение заданного времени.

Конструктивно такой аккумулятор изначально рассчитан на долгий срок службы, устойчив к длительному нахождению под зарядом и работу в составе более крупной системы. Он не предназначен для кратковременной выдачи сверхвысоких токов, как стартерная батарея, и не ориентирован на постоянные тяговые циклы, как тяговый аккумулятор. Его основная задача — надежно работать в режиме ожидания и гарантированно включаться в работу при аварии или отключении сети.

Виды стационарных аккумуляторов

Стационарные батареи подразделяются на несколько видов в зависимости от химического состава и конструкции. От этого зависят режим разряда, требования к обслуживанию, допустимая температура, срок хранения и общий ресурс.

На практике чаще всего применяют:

• свинцово-кислотные заливные аккумуляторы с жидким электролитом;
• герметизированные свинцово-кислотные аккумуляторы AGM;
• герметизированные гелевые кислотные аккумуляторы типа GEL;
• литий-ионные аккумуляторы, чаще всего на основе LiFePO₄.

Если говорить о стационарных системах в целом, то именно свинцово-кислотные аккумуляторы по-прежнему остается базовым для большинства объектов. Это связано с понятной технологией, предсказуемым поведением в буферном режиме и отработанными правилами обслуживания.

Устройство стационарных аккумуляторов

Конструкция стационарного аккумулятора определяется его химическим составом, но основные элементы во многом одинаковы. В состав входят:

• корпус;
• электроды;
• сепараторы;
• электролит;
• токовыводы;
• крышка с клеммами.

В зависимости от типа аккумулятора также могут применяться клапаны регулирования давления, пробки, элементы рекомбинации газов и другие узлы.

В свинцово-кислотных аккумуляторах внутри корпуса расположены положительно и отрицательно заряженные пластины, разделенные сепараторами. Пространство между ними заполнено электролитом. При разряде происходят химические реакции, в результате которых аккумулятор отдает электрическую энергию внешней цепи. При заряде процесс идет в обратном направлении. У AGM-аккумуляторов электролит удерживается в сепараторе из стекловолокна. У GEL-аккумуляторов он загущен до гелеобразного состояния. В заливных моделях электролит остается жидким.

В литий-ионных стационарных аккумуляторах внутренняя конструкция иная. Вместо свинцовых пластин используются электрохимические ячейки с другим набором активных материалов, а работа батареи дополнительно контролируется электронной системой управления. Такая система следит за напряжением, током, температурой и обеспечивает защиту от режимов, выходящих за допустимые пределы.

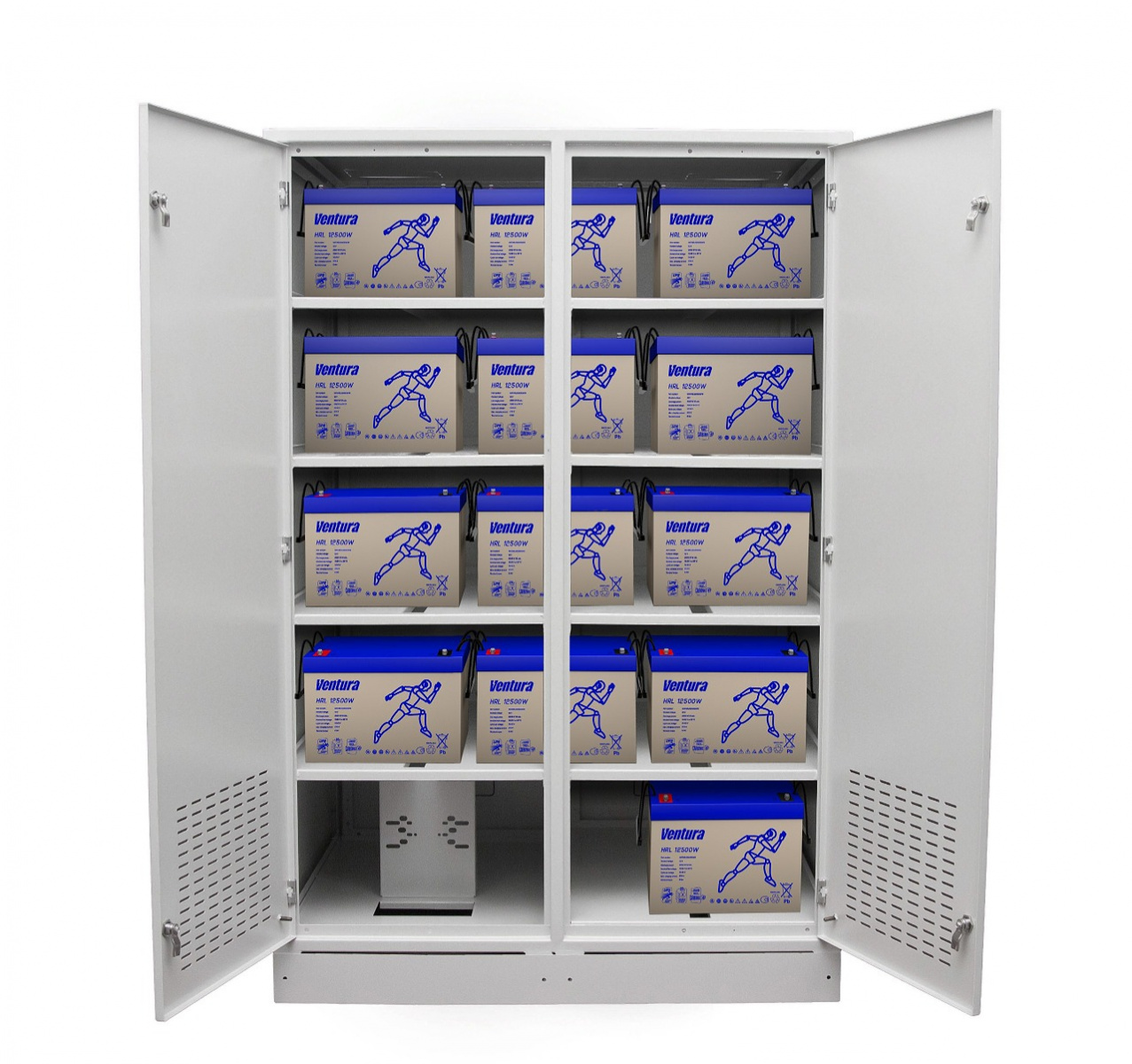

Если стационарная система включает несколько аккумуляторов, их объединяют в общую батарею с помощью межэлементных соединений, клеммных перемычек, стоек или шкафов. В крупных цепях дополнительно применяются средства мониторинга, температурные датчики, устройства контроля изоляции и элементы защиты.

Аккумуляторная батарея

Ventura FT

Перейти в каталог

Особенности, преимущества и недостатки стационарных АКБ

Главная особенность стационарных АКБ состоит в том, что они рассчитаны на длительное нахождение в резерве и немедленную подачу энергии при аварийном отключении основного питания. Именно поэтому к ним предъявляются более жесткие требования по надежности, стабильности параметров и сроку службы.

К основным преимуществам стационарных аккумуляторов относятся:

• длительная работа в буферном режиме;
• предсказуемые электрические характеристики;
• широкий выбор типов и емкостей;
• возможность построения батарейных цепей под конкретную задачу;
• удобство интеграции в системы ИБП, связи и энергетики.

Для герметизированных и литиевых аккумуляторов дополнительным преимуществом является снижение требований к регулярному обслуживанию в сравнении с классическими заливными аккумуляторами.

При этом у стационарных аккумуляторов есть и ограничения:

• свинцово-кислотные решения чувствительны к температуре и качеству зарядного режима, а их масса и габариты могут быть значительными;
• заливные модели требуют регулярного обслуживания;
• литий-ионные аккумуляторы дороже на этапе закупки и к ним предъявляются более высокие требования к совместимости с системой управления и зарядным оборудованием.

Кроме того, для всех стационарных систем критично соблюдение условий эксплуатации: неправильная температура, неверные параметры заряда и неравномерная работа аккумуляторов в составе батареи заметно сокращают ресурс.

Требования к стационарным батареям

К стационарным аккумуляторным батареям предъявляются требования не только по электрическим параметрам, но и по надежности в течение всего срока эксплуатации.

Такая батарея должна:

• обеспечивать стабильные напряжение и емкость;
• корректно работать в буферном режиме;
• быть совместимой с зарядным оборудованием;
• выдерживать расчетный срок службы в заданных температурных условиях.

Не менее важны безопасность, удобство технического обслуживания и возможность контроля параметров в составе системы.

Для крупных объектов дополнительно учитываются параметры защиты, требования к вентиляции, пожарной безопасности, размещению в аккумуляторных помещениях и мониторингу состояния отдельных аккумуляторов.

Область применения стационарных АКБ

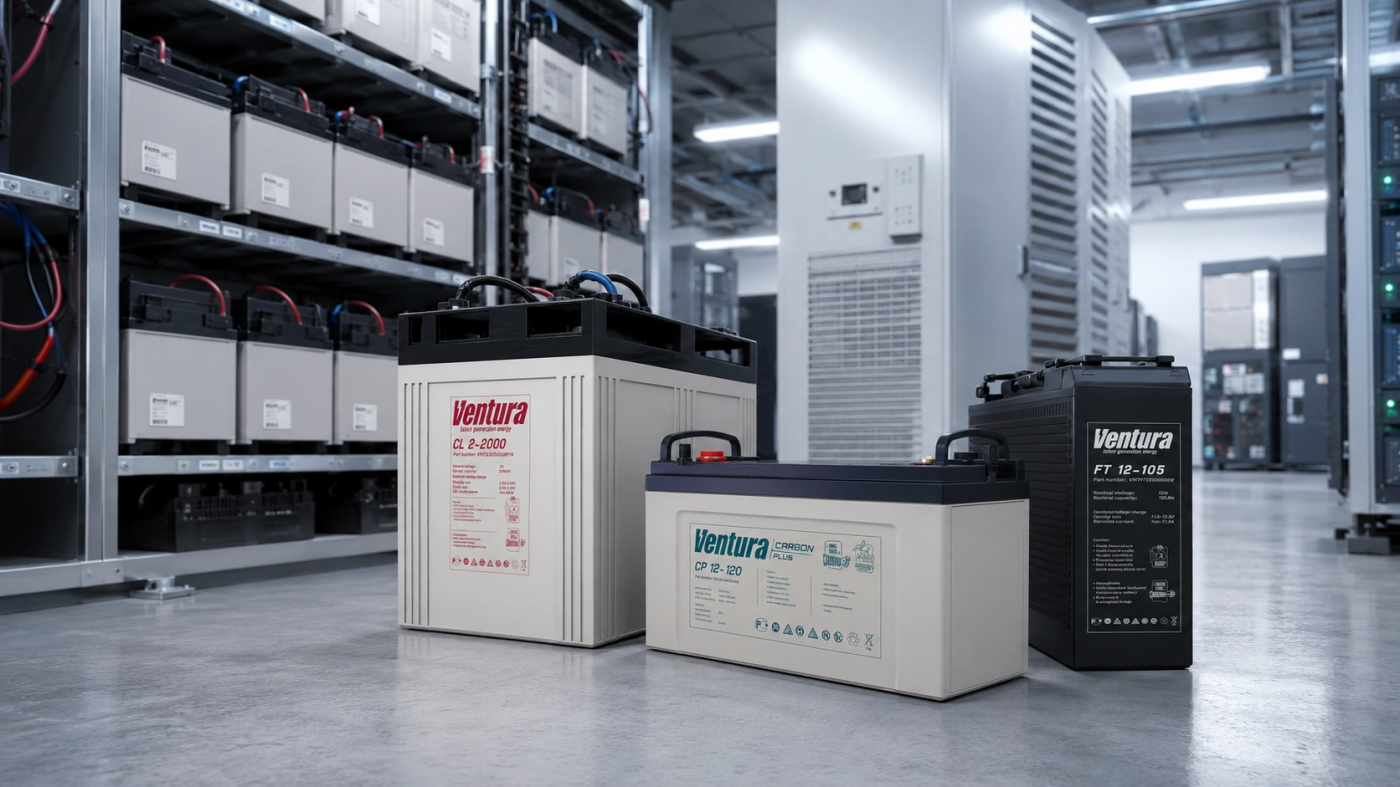

Стационарные аккумуляторы применяются в тех системах, где требуется резерв или постоянная готовность к подаче энергии. Чаще всего они используются в:

• системах бесперебойного питания;
• ИБП для серверных и ЦОД;
• охранно-пожарных системах;
• медицинском и промышленном оборудовании;
• системах аварийного освещения и автоматики;
• энергетике;
• на объектах связи.

Во всех этих случаях аккумулятор работает как часть общей системы, а не как автономный бытовой источник питания.

Срок службы

Срок службы стационарных аккумуляторов зависит от их типа, температуры эксплуатации, режима заряда и глубины разрядов. Это один из ключевых параметров при выборе.

У герметизированных свинцово-кислотных аккумуляторов срок службы зависит от серии, может составлять от нескольких до 10-12 и более лет. У заливных стационарных моделей срок также может быть значительным, но он напрямую зависит от качества обслуживания. Литий-ионные системы обычно имеют более длительный календарный и циклический ресурс, однако и здесь фактический срок службы определяется температурой, режимом заряда и условиями эксплуатации.

На ресурс АКБ сильнее всего влияют:

• повышенная температура;
• несоответствующие параметры заряда.

Поэтому при оценке срока службы важно ориентироваться не только на паспорт, но и на реальные условия работы системы.

Итог

Стационарные аккумуляторные батареи — это специализированное решение для резервных систем, где особенно важны: надежность, стабильное напряжение и длительный срок эксплуатации. При выборе необходимо учитывать не только емкость, но и тип аккумулятора, его устройство, допустимый ток, температурный режим, правила монтажа, хранение и особенности дальнейшей эксплуатации аккумуляторов. Только такой подход позволяет получить предсказуемую работу батареи и сохранить ее ресурс в течение всего расчетного срока.
