Полярность аккумулятора: что это и как не перепутать клеммы
2 мин на чтение
Полярность — это расположение клемм «плюс» (+) и «минус» (-) на корпусе аккумулятора и соответствие им проводов промышленного оборудования, техники, транспорта, приборов и других устройств. Неверная полярность при подключении может привести к короткому замыканию и повреждению электроники, поэтому ее нужно определять до монтажа АКБ.
Что значит полярность аккумулятора?
Полярность аккумулятора — это схема расположения положительного (+) и отрицательного (−) выводов (клемм) на корпусе аккумуляторной батареи.

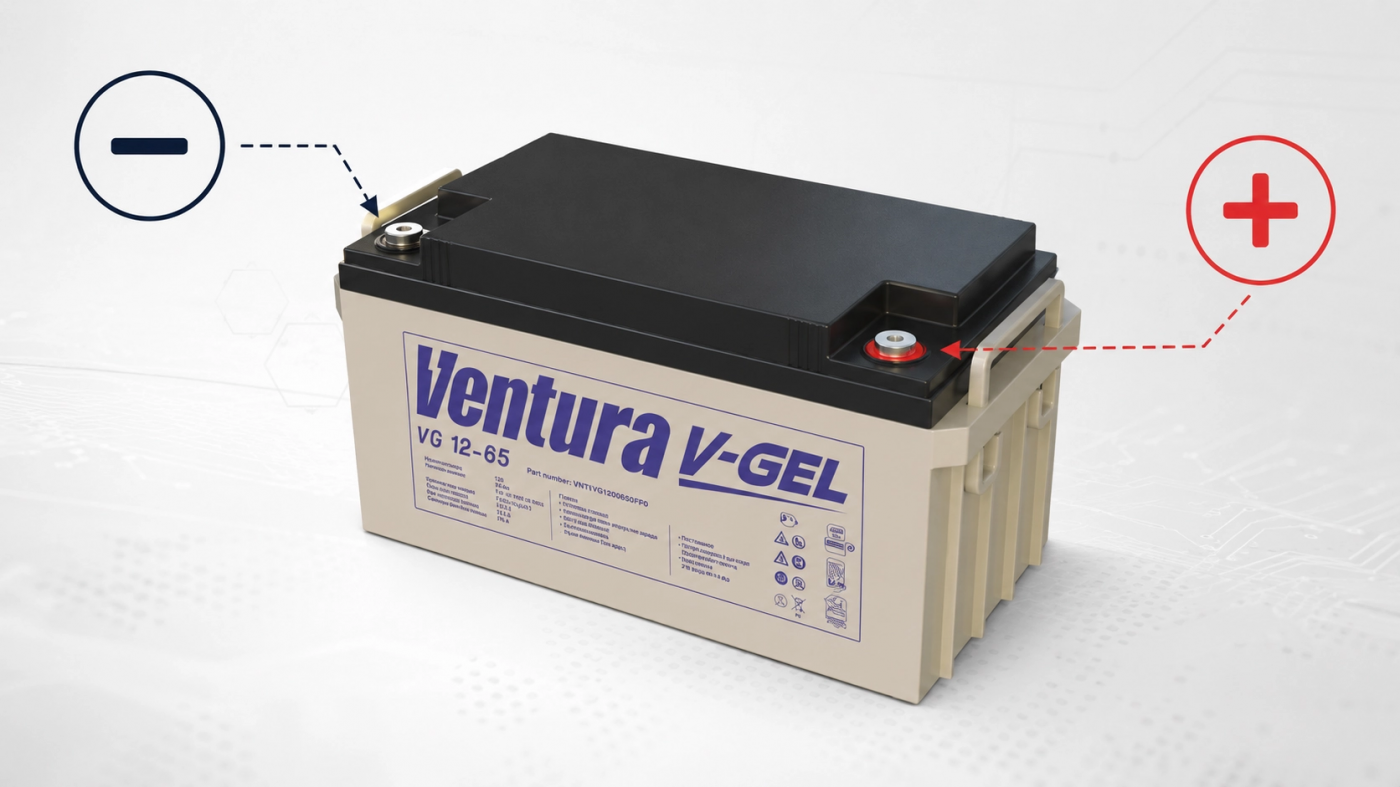

Каждый АКБ имеет 2 клеммы: положительную «+» (обычно красная, большего диаметра) и отрицательную «-» (черная, меньшего диаметра). Полярность демонстрирует, где физически расположен «+» относительно «-» и указывается на корпусе батареи.
Маркировка полярности выполняется в соответствии с требованиями ГОСТ Р МЭК 60095-2 или ГОСТ Р МЭК 60095-4.
Какие виды полярности аккумуляторов бывают: прямая и обратная
Существует два варианта полярности аккумуляторных батарей:
- Прямая полярность. Расположите АКБ клеммами к себе: если «+» находится справа — полярность прямая.
- Обратная полярность. При той же ориентации, если «+» слева — обратная.
Существуют разные типоразмеры и исполнение выводов (SAE/JIS, болтовые клеммы для тяговых и ИБП-моделей), но принцип определения полярности одинаковый.
Как определить полярность аккумулятора?
Посмотрите маркировку на крышке: «+» и «-» должны быть нанесены краской или термоклеймом. Для точного определения полярности:
- Поставьте батарею клеммами к себе и зафиксируйте, где «+» — справа или слева.
- Сверьте с установленной ранее батареей: длина штатных проводов рассчитана под конкретную полярность.
- При наличии сомнений измерьте напряжение мультиметром. Красный щуп к предполагаемому «+», черный — к «-» (должно быть ~12,6-12,8 В для полностью заряженного АКБ 12В).
Отличия прямой и обратной полярности аккумулятора
Для наглядности мы собрали основные отличия прямой и обратной полярности аккумуляторов в виде таблицы.
| Признак | Прямая полярность | Обратная полярность |
|---|---|---|
| Ориентация для проверки | Клеммы к себе | Клеммы к себе |
| Расположение «+» | Справа | Слева |
| Маркировка в каталогах | Чаще «R» (Right +) | Чаще «R» (Right +) |
| Совместимость жгута | Соответствует компоновке, где плюсовой провод тянется вправо | Соответствует компоновке, где плюсовой провод тянется влево |

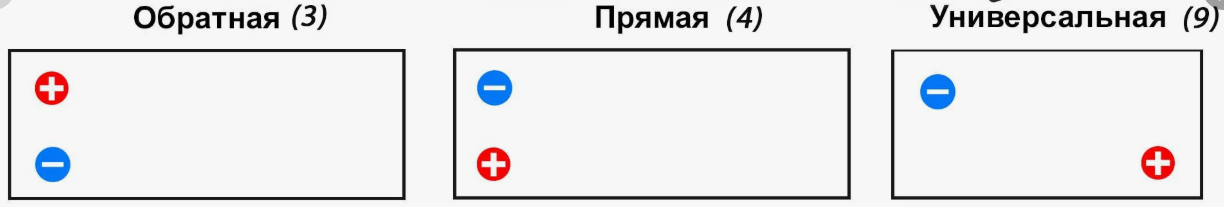

Схема расположения клемм представлена на рисунке
Что будет, если перепутать полярность АКБ при подключении?
Перед подключением аккумулятора обязательно убедитесь, что полярность определена правильно. При ошибке оборудование может не только не запуститься, но выйти из строя. Возможные последствия перепутанных клемм:
- Повреждения компонентов и узлов. Перегорание предохранителей, диодного моста генератора, блоков управления, зарядных устройств.
- Искрение и локальный перегрев. Повреждение клемм, оплавление изоляции, риск возгорания.
- Негативные химические процессы. Ускоренная коррозия клемм и соединений.
Как избежать ошибки при определении и подключении полярности АКБ: 4 рекомендации
Перед установкой аккумулятора:
- Сравните полярность нового АКБ со старым;
- Проверьте маркировку «+»/«-» на корпусе;
- Не тяните провода через корпус, берите батарею нужной полярности;
- При подключении сначала присоединяйте «+», затем «-», а при снятии — наоборот (сначала «-»).
Главное правило: держите АКБ клеммами к себе и смотрите на «+». Если он справа — значит, полярность прямая, если слева — то обратная. Такой подход позволяет быстро определить нужный тип аккумулятора и исключить ошибки при замене.
