Гелевый аккумулятор: что это, где применяется и какие преимущества имеет

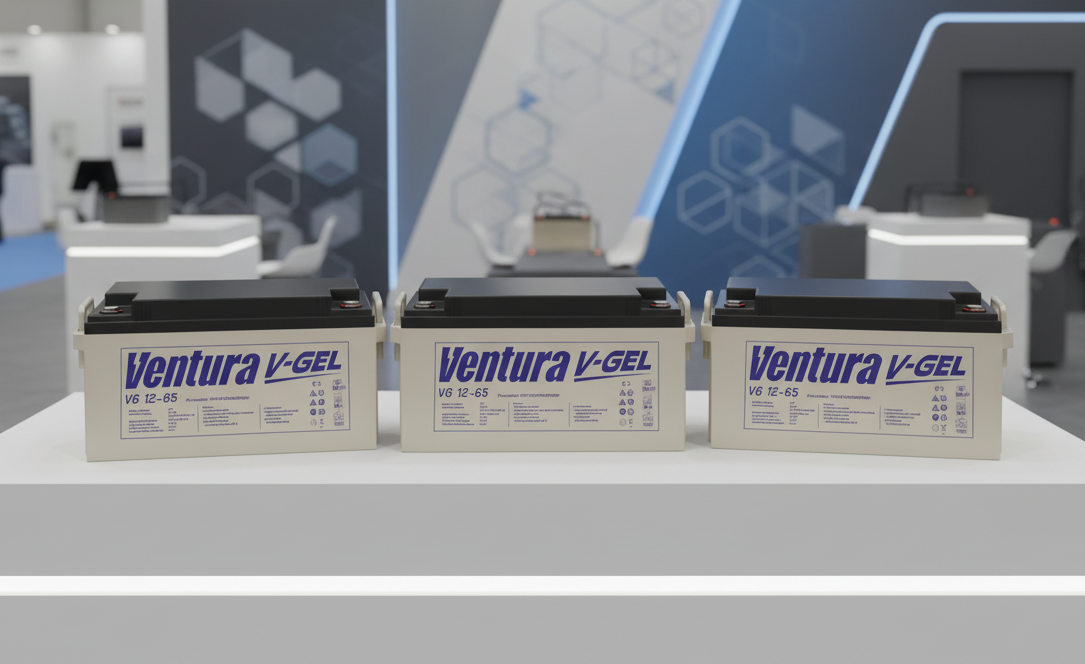

Гелевый аккумулятор (VRLA GEL) — это разновидность свинцово-кислотной батареи, в которой электролит загущен до гелеобразного состояния. Герметизированная конструкция с клапанами исключает пролив электролита, снижает риск коррозии и стратификации, повышает стойкость к глубоким разрядам и температурным воздействиям. Такие батареи применяются в источниках бесперебойного питания и телеком-шкафах, системах гарантированного электроснабжения, солнечных и ветровых установках, медицинском оборудовании, объектах транспорта и связи, мобильных электроплатформах и других видах напольного безрельсового электротранспорта

Что такое гелевый аккумулятор и принцип его работы

В GEL-аккумуляторах сернокислый электролит связан диоксидом кремния (SiO₂). Пространство между пластинами заполнено гелем. При перезарядке на положительной пластине выделяется кислород. Он проходит через гель к отрицательной пластине и там снова превращается в воду. Этот кислородный цикл удерживает влагу внутри батареи. Такой принцип работы уменьшает газовыделение и испарение, позволяет эксплуатировать батарею в закрытых и вентилируемых помещениях.

Технические характеристики

Основные параметры, на которые стоит обратить внимание в техническом паспорте и на этикетке аккумулятора:

• Номинальное напряжение. Выпускаются АКБ на 2, 6 и 12В.
• Емкость и С20. Емкость обычно указывают по 20-часовому разряду (C₂₀). Пример: 12В 100 А·ч (C₂₀) означает, что батарея отдает 100 А·ч при разряде в течение 20 часов до заданного конечного напряжения.
• Внутреннее сопротивление (проводимость). Этот параметр влияет на способность отдавать высокую мощность на коротких интервалах. У гелевых батарей внутреннее сопротивление обычно выше, чем у свинцово-кислотных. Поэтому при одинаковой емкости пиковая мощность у гелевых аккумуляторов ниже.
• Температурный диапазон. Типичные условия эксплуатации гелевого аккумулятора составляют от -15 до +50 °C (точные значения — в паспорте). Расчетные характеристики соответствуют 20-25 °C.
• Низкий саморазряд. При хранении аккумуляторной батареи при ~20 °C рекомендуется подзаряжать ее каждые 6-9 месяцев.
• Срок службы. В буферном режиме (ИБП/телеком, постоянное поддержание заряда при 20-25 °C) гелевые аккумуляторы серий повышенной долговечности рассчитаны ориентировочно на 10-12 лет работы при соблюдении условий эксплуатации.

Виды гелевых аккумуляторов и области применения

• Моноблоки 12/6 В (плоские пластины). Стандартные герметичные батареи для источников бесперебойного питания, телекоммуникационного оборудования, охранно-пожарных систем и автономного питания приборов. Они подходят также для небольших солнечных установок.
• OPzV — 2-вольтовые модели с трубчатыми пластинами. Применяются в стационарных системах хранения энергии, на телеком-узлах и промышленных объектах, где важны большой ресурс и работа при глубокой разрядке.
• Тяговые гелевые аккумуляторы. Рассчитаны на регулярные циклы «заряд-разряд» в мобильной технике (поломоечные машины, тележки, подъемники и т.п.) при умеренных токах.
• Гелевые аккумуляторные батареи с фронтальными клеммами. Клеммы расположены на передней панели, что упрощает монтаж и обслуживание в шкафах.

Аккумуляторная батарея

Ventura OPzV

Перейти в каталог

Плюсы и минусы гелевых аккумуляторов по сравнению со свинцово-кислотными

Гелевые аккумуляторы хорошо переносят глубокие разряды и повышенные температуры. Им не нужен долив воды, они медленно саморазряжаются, устойчивы к вибрации и при корректной зарядке безопасны. В циклических режимах и в стационарных установках служат долго, особенно это заметно у 2-вольтовых трубчатых элементов OPzV.

Есть и ограничения. Пиковая мощность гелевых аккумуляторов ниже, чем у AGM-батарей той же емкости, а допустимые токи заряда и разряда меньше. Гелевые батареи чувствительны к перезаряду: при повышенном напряжении в геле образуются газовые полости, что ускоряет износ. Поэтому зарядное устройство нужно настраивать точно по значениям из паспорта серии.

Как проверить гелевый аккумулятор в домашних условиях

Некоторые характеристики гелевой аккумуляторной батареи можно проверить в домашних условиях, без лаборатории:

1. Сначала оставьте батарею на 2-3 часа без нагрузки и зарядки, затем измерьте напряжение покоя (OCV). Для 12-вольтового GEL-аккумулятора ориентиры такие: около 12,9 В — полностью заряжен, примерно 12,4 В — около половины заряда, около 12,0 В — глубокий разряд.
2. Используйте электронный тестер проводимости и внутреннего сопротивления. Он дает быструю оценку состояния аккумулятора и позволяет отслеживать тенденцию во времени (ухудшается или стабильно).
3. Полезна проверка под нагрузкой. Подключите контролируемую нагрузку (или ИБП/инвертор), задайте порог отключения по конечному напряжению и замерьте, сколько времени батарея держит нагрузку до отсечки. Это приближенный аналог теста по разрядной таблице производителя.

Существуют также способы проверки АКБ, которые лучше не использовать в домашних условиях, чтобы не испортить аккумулятор. Например, так называемая нагрузочная вилка из автомагазина подходит для стартерных АКБ и краткого пускового теста. Для гелевых батарей она малоинформативна и при неправильном использовании может перегрузить аккумулятор. Для GEL аккумуляторов предпочтительны электронные тесты или проверка по разрядной таблице производителя при 25 °C и заданном конечном напряжении.

Основные причины ускоренного износа GEL батарей

Существует ряд факторов, которые негативно влияют на ресурс аккумулятора и ускоряют его износ:

• Перезаряд и завышенное напряжение (газообразование, высыхание геля, рост внутреннего сопротивления).
• Хронический недозаряд (сульфатация, потеря доступной емкости).
• Повышенная температура (каждые +10 °C сверх 25 °C примерно вдвое ускоряют старение).
• Глубокие и/или частые разряды, превышающие допустимую глубину разряда и частоту циклов, указанных в паспорте модели.
• Неравномерность в последовательных или параллельных сборках (без симметрии проводки и контроля).

Зарядка гелевого аккумулятора

Гелевые аккумуляторы чувствительны к неправильной зарядке. Поэтому важно заряжать батарею правильно, с учетом следующих аспектов:

• Режим. Зарядка проводится в три этапа. Сначала заряд с ограничением тока, затем удержание заданного напряжения, далее поддерживающий режим.
• Время. Заряжать батарею нужно до критерия завершения из паспорта серии (обычно падение хвостового тока на этапе CV). После глубокого разряда полное восстановление часто занимает 10-14 часов и дольше.
• Зарядное устройство. Нужно специальное зарядное устройство с режимом для гелевых батарей.
• Безопасность. Нужны изоляция от сети и защиты (от переполюсовки и короткого замыкания). Самодельные ЗУ без защит использовать нельзя.

Как выбрать гелевый аккумулятор

Начните с постановки задачи. Если требуется длительное время автономной работы, регулярные циклы заряд-разряд или ожидается работа при повышенных температурах, выбирайте гелевую аккумуляторную батарею. Для стационарных установок с приоритетом ресурса подойдут OPzV (2-вольтовые трубчатые элементы).

Размер и тип батареи выбирайте по разрядным таблицам выбранной серии. Ориентируйтесь на нужную длительность разряда и конечное напряжение при 25 °C. Проверьте настройки зарядки: уровни «циклический» и «буферный», ограничение тока и температурную компенсацию.

Все эти показатели должны соответствовать паспорту серии. Учитывайте конфигурацию батарейной цепи (последовательная или параллельная), симметрию проводки, защиту каждой параллельной цепи и контроль температуры — от отвода тепла и вентиляции напрямую зависит срок службы аккумулятора.
